Galaxie^® GS 齿轮箱

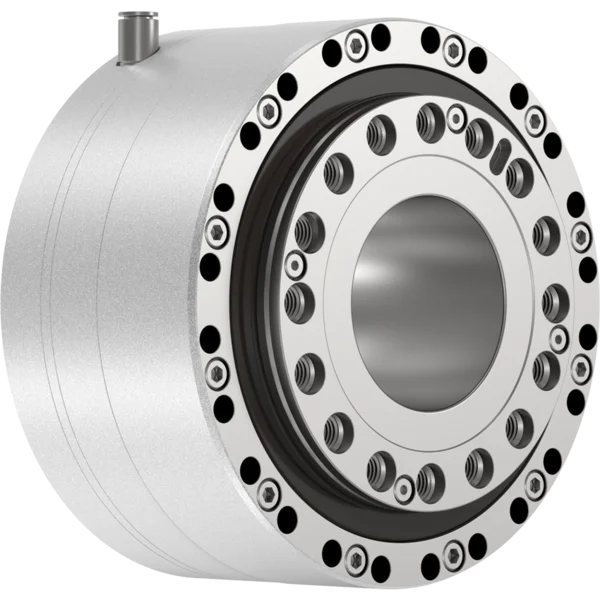

Galaxie^® GS 齿轮箱将紧凑结构与卓越的设计自由度融为一体。其集成式超大空心轴便于线缆、介质或轴的穿引，从而为复杂系统集成创造了理想条件。同时，采用平面力传输的创新运动学设计确保了高扭矩容量、最大刚度及持久零背隙。这使得 Galaxie^® GS 特别适用于空间节省、技术灵活性和最高精度至关重要的应用领域 - 例如机器人技术、医疗技术或机械工程。

查看 CAD 数据并配置产品

24 – 31

速比

350 – 6000 Nm

最大力矩

0 arcmin

回程间隙

技术详情

• 配置产品
• 技术数据

			Galaxie® robustness line			Galaxie® accuracy line
			110	135	175	120	190	300
结构设计			GS	GS	GS	GS	GS	GS
外部直径1		D [mm]	160	191	241	122	193	304
空心轴直径		d [mm]	33	45	57	44	72	117
长度2		I [mm]	145	161	213	83.6	128.5	183
最大加速力矩3		T2B [Nm]	1086	1800	4050	350	1500	6000
最大输出转速3		n2max [rpm]	95	80	61	125	80	50
额定输出扭矩3 @ n2N		T2N [Nm]	450	750	1685	190	750	3000
额定输出转速3 @ T2N		n2N [rpm]	23	20	15	60	40	25
紧急制动力矩3		T2Not [Nm]	3000	5400	12000	700	3000	12000
扭转刚度3		Ct21 [Nm/arcmin]	370	650	1400	155	625	2500
最大横向力		F1Q(SF1) [N]	2150	4500	5850	600	1980	4100
速比4		i	-24			31
规格 085 请洽询 1 无插头/根据安装方式可能有所差异 2 无接水口 3 数值可能因不可控因素而波动 4 负速比时，输出与输入反向旋转；正速比时，输出与输入同向旋转 Galaxie® robustness line 系列：技术参数适用于无水冷工况 Galaxie® accuracy line 系列：技术参数适用于有水冷工况 技术参数仅供参考
