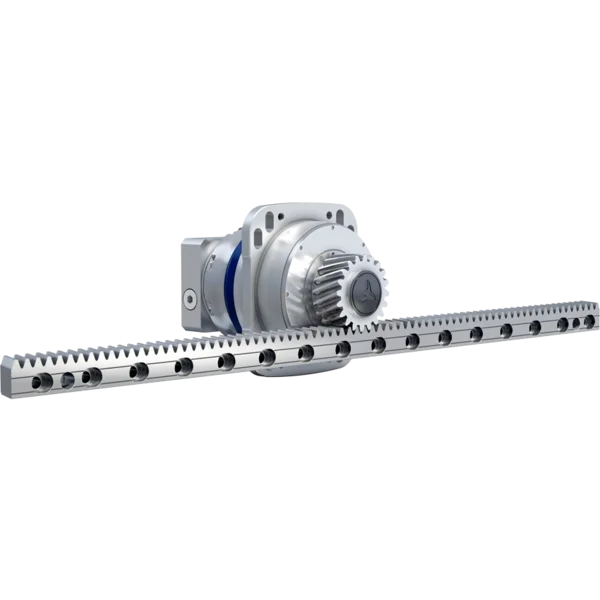

alpha Premium Line

Premium Linear Systems

齿轮-齿条传动系统

Premium Linear Systems 特别适用于对平稳运行、定位精度和进给力要求极高至超高的应用场景。它们提供输入的最大功率密度和最高的线性整体刚度。同样具备极高的精度 - 无论是单轴驱动，还是主从配置，都能为设计提供最大可能的自由度。此外，通过采用小型化选项，可在传动系统中实现节约潜力。可应用于激光机、用于木材、塑料及复合材料的数控加工中心、切削机床（例如高速铣床）以及高动态和高精度的处理应用。

5.45 – 112 kN

最大进给力

91 – 333 m/min

最大进给速度

≥ 30 µm

定位精度（单轴驱动）

个性化

由齿轮箱、齿轮、齿条及附件构成的大型配置空间

智能功能

可选配备 INIRA^® 和 R 型法兰

完美协调

完美协调的组件确保实现最高水平的平稳运行、定位精度和进给力

Premium Linear System — XP⁺	最大进给力 [N]	最大速度 [m/min]
PLS 5	5450	333
PLS 8	8350	244
PLS 11	10700	333

Premium Linear System — RP⁺	最大进给力 [N]	最大速度 [m/min]
PLS 20	20300	250
PLS 22	22200	104
PLS 36	36100	112
PLS 47	47200	135
PLS 75	75000	91
PLS 112	112000	111
进给力与进给速度取决于速比。

Premium Linear System 也可提供 RPK⁺、RPC⁺、XPK⁺、XPC⁺ 型锥齿齿轮箱以及 RPM⁺ 执行器版本。本系统可选配创新型齿条安装方式。

文件名称	文件类型	语言	下载
Catalog alpha linear systems Premium Linear SystemAdvanced Linear SystemValue Linear System	宣传册/产品目录	中文	下载 (20 KB) 在查看器中打开
Flyer alpha Linear Systems - Racks	宣传册/产品目录	中立	下载 (2 KB) 在查看器中打开
Flyer INIRA® rack assembly	宣传册/产品目录	中立	下载 (4 KB) 在查看器中打开
Technical data / Dimension sheets alpha Premium Linear Systems	宣传册/产品目录	中文	下载 (4 KB) 在查看器中打开
Assembly instructions INIRA	操作指导书	中文	下载 (3 KB) 在查看器中打开
Operating manual alpha rack and pinion system	操作指导书	中文	下载 (3 KB) 在查看器中打开
