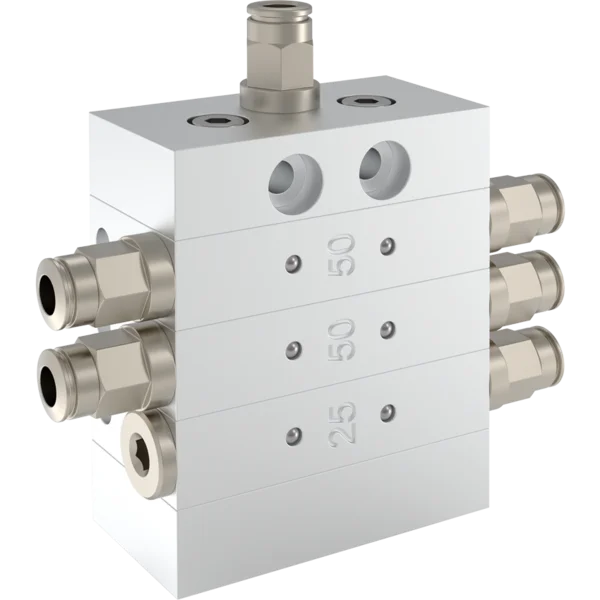

LUP 递进式分配器

分配系统

分配系统的应用确保润滑介质从供油器分配至多个润滑点。因此，能够通过单一润滑器对整台机器进行集中供给。

2, 3, 4, 5, 6, 7, 8

出口数

10°C - 60°C

使用温度（取决于所用润滑介质）

直型，6 mm

管路连接

技术细节
相关产品
灵活可变

适用于 WITTENSTEIN alpha 的所有标准润滑介质

技术详情

对称分配器 - 每个出口提供相同剂量的润滑介质
名称比例循环监控循环量 [cm3]出口数量
LUP -02-0-01-030-01:1-0.302
LUP -03-0-01-030-01:1-0.303
LUP -04-0-01-020-01:1-0.204
LUP -05-0-01-025-01:1-0.255
LUP -06-0-01-030-01:1-0.306
LUP -07-0-01-035-01:1-0.357
LUP -08-0-01-040-01:1-0.408
LUP -02-1-01-030-01:1✓0.302
LUP -03-1-01-030-01:1✓0.303
LUP -04-1-01-020-01:1✓0.204
LUP -05-1-01-025-01:1✓0.255
LUP -06-1-01-030-01:1✓0.306
LUP -07-1-01-035-01:1✓0.357
LUP -08-1-01-040-01:1✓0.408
请注意参数表和尺寸表中的详细信息。


不对称分配器 - 每个出口可提供不同剂量的润滑介质
名称比例循环监控循环量 [cm3]出口数量
LUP -05-0-03-035-11:3-0.354
请注意参数表和尺寸表中的详细信息。
