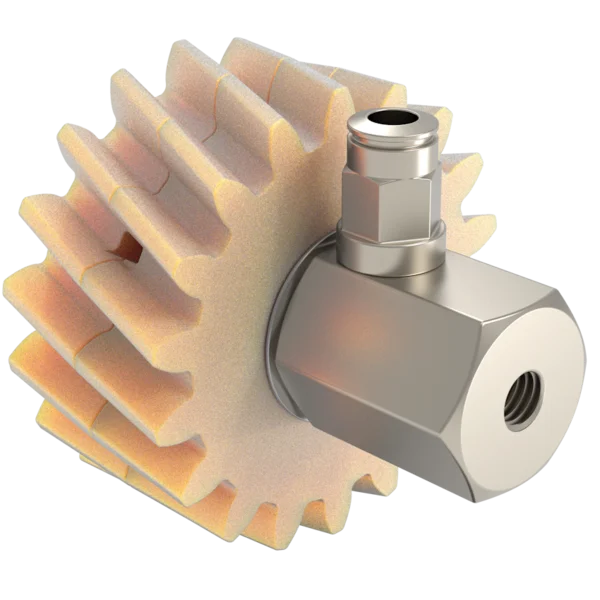

LMT 润滑齿轮

润滑齿轮

由于齿轮齿条传动会产生高负荷，为避免损坏，开放式齿啮合需进行润滑。采用 PU 润滑齿轮进行补充润滑时，润滑介质将持续作用于齿啮合。润滑介质的供给根据需求进行，例如通过润滑器实现。

1.5 mm – 8 mm

规格 / 模块

直型，左旋，右旋

倾斜角方向

直型，弯角型

连接方向

技术细节
相关产品
效率

微量润滑显著减少机器内部污染

灵活

多个版本，简化结构设计实施

技术详情

名称物料编号模块 [mm]边路方向润滑点安装轴3D CAD数据
LMT 150-PU-24L1-020-1200640051.5左齿条弯角型STEP / TIFF
LMT 150-PU-24R1-020-1200640071.5右齿轮弯角型STEP / TIFF
LMT 150-PU-24G0-020-1200640031.5直型弯角型STEP / TIFF
LMT 200-PU-18L1-024-1200539032左齿条弯角型STEP / TIFF
LMT 200-PU-18R1-024-1200539042右齿轮弯角型STEP / TIFF
LMT 200-PU-17G0-020-1200565022直型弯角型STEP / TIFF
LMT 300-PU-18L1-030-1200539053左齿条弯角型STEP / TIFF
LMT 300-PU-18R1-030-1200539063右齿轮弯角型STEP / TIFF
LMT 300-PU-17G0-030-1200565033直型弯角型STEP / TIFF
LMT 400-PU-18L1-040-1200539074左齿条弯角型STEP / TIFF
LMT 400-PU-18R1-040-1200539084右齿轮弯角型STEP / TIFF
LMT 400-PU-17G0-040-1200565044直型弯角型STEP / TIFF
LMT 500-PU-17L1-050-1200539095左齿条弯角型STEP / TIFF
LMT 500-PU-17R1-050-1200539105右齿轮弯角型STEP / TIFF
LMT 500-PU-17G0-050-1200565055直型弯角型STEP / TIFF
LMT 600-PU-17L1-060-1200539116左齿条弯角型STEP / TIFF
LMT 600-PU-17R1-060-1200539126右齿轮弯角型STEP / TIFF
LMT 600-PU-17G0-060-1200565066直型弯角型STEP / TIFF
LMT 800-PU-17L1-080-1200539138左齿条弯角型STEP / TIFF
LMT 800-PU-17R1-080-1200539148右齿轮弯角型STEP / TIFF
LMT 800-PU-17G0-080-1200565078直型弯角型STEP / TIFF
LMT 1000-PU-17G0-100-110直型弯角型STEP / TIFF
