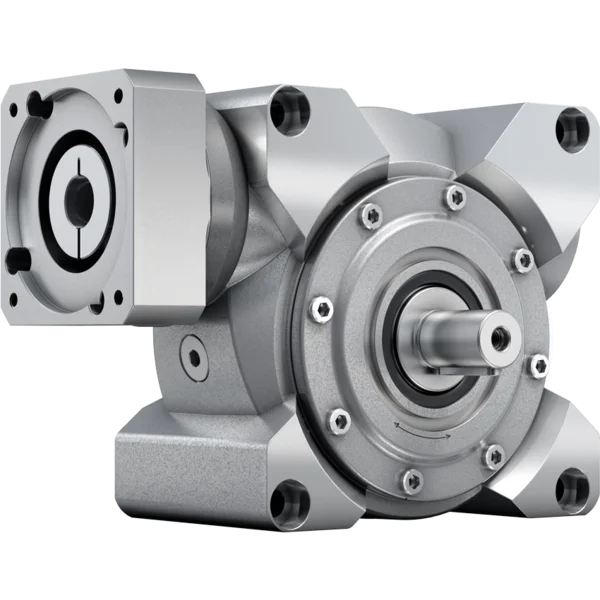

alpha Value Line

NVS

蜗轮蜗杆齿轮箱

配备输出轴的高精度伺服蜗轮蜗杆齿轮箱，适用于循环运行与连续工作制。V-Drive Value 系列的 NVS 齿轮箱是定位精度要求适中的应用场景的理想选择 - 无论是循环运行还是连续工作制皆可胜任。在整个使用寿命期间，其凭借恒定低回程间隙和始终如一的高品质而令人信服。输出轴设计便于集成到各种不同的机器方案中。

4 – 400

速比

74 – 365 Nm

最大力矩

≤ 6 arcmin

回程间隙

技术细节
相关产品
高性能

在循环与连续工作制工况下，NVS 凭借其高功率密度与卓越效率表现令人信服。这使其特别适用于需要在长运行时间内可靠运行性能的经济型应用场景

无粘滑效应

通过精密设计的渐开线齿形，NVS 齿轮箱可完全避免粘滑效应。这确保了运动过程的平稳性，特别有利于低速或精密定位运动

高灵活性

NVS 齿轮箱具备多样化的应用可能性：除实心轴外，还提供多种输出形式。此外，该齿轮箱亦可提供耐腐蚀设计 - 适用于严苛环境或特殊行业要求

技术详情

产品类型NVS
版本MF
速比4 – 400
规格数量3
最大回程间隙 c)jt≤ 6 arcmin
最大力矩T2α74 – 365 Nm
最大输入转速n1Max6000 rpm
c) 与参考尺寸相关
输出形式
光轴✓
平键轴 d)✓
两端输出✓
齿轮箱连接
电机安装✓
类别
食品级润滑✓
防腐蚀✓
系统解决方案
线性系统（齿轮 / 齿条）
配件（更多信息请参阅相关产品页面）
联轴器✓
d) 性能降低：如需详细设计，请使用我们的选型软件 cymex®
