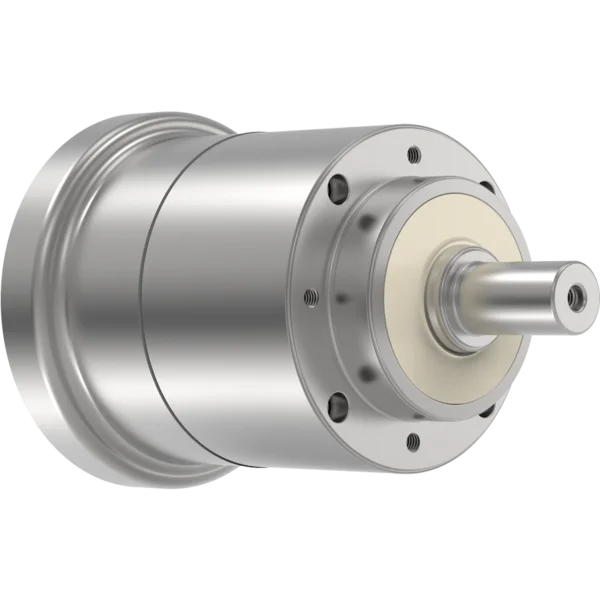

alpha Value Line

HDV

行星齿轮箱

采用 Hygienic Design、配备输出轴的低背隙行星齿轮箱。该系列齿轮箱依据 EHEDG 准则开发，其主要特点是能够安全高效地清洁齿轮箱。这一全新方案为设备设计与构建提供了前所未有的自由度，尤其适用于对卫生与无菌生产有最高要求的应用场景。

4 – 100

速比

46 – 320 Nm

最大力矩

≤ 10 arcmin

回程间隙

技术细节
相关产品
卫生型设计

通过直接流程集成实现的全新设计自由度

可清洁性

快速、高效且安全的清洁。耐化学清洁剂和消毒介质

密封性

通过 IP69K 认证实现最高密封性与可靠性（最高 30 bar）

技术详情

产品类型HDV
版本MF; MT *)
速比4 – 100
规格数量3
最大回程间隙 c)jt≤ 10 arcmin
最大力矩T2α46 – 320 Nm
最大输入转速n1Max6000 rpm
*) 采用强化输出轴承的 MT 版本（HIGH FORCES）。请联系威腾斯坦阿尔法。
c) 与参考尺寸相关
输出形式
光轴✓
平键轴 d)✓
齿轮箱连接
电机安装✓
类别
食品级润滑✓
防腐蚀✓
系统解决方案
伺服执行器✓
d) 性能降低：如需详细设计，请使用我们的选型软件 cymex®
