安全离合器

附件

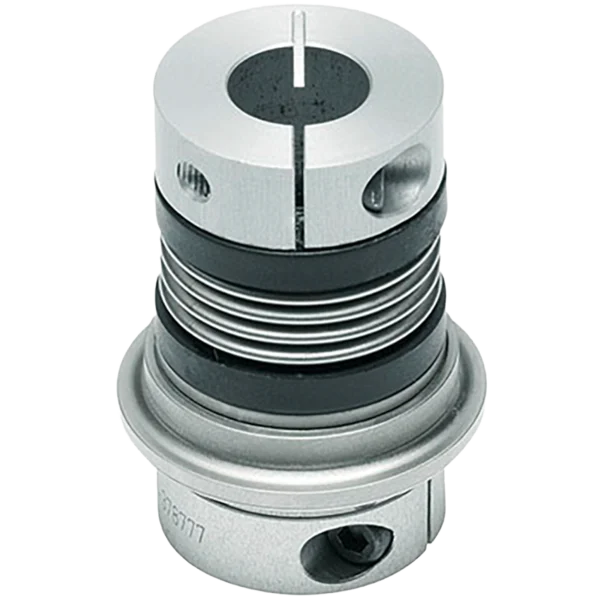

我们配备集成开关机构的力矩限制器，将动态精准传动与扭矩限制功能相结合。其结构紧凑，凭借精密制造的部件实现完全无背隙运行。通过采用高性能碟形弹簧，可在毫秒级时间内实现快速关闭。

0,1 – 2700 Nm

释放扭矩

4 – 379 Nm/arcmin

扭转刚度

3 – 100 mm

孔径 D1/D2

技术细节
相关产品
扭矩限制

可靠保护机器免受过载和机械损伤

动态传输

将安全性与精准的动力传输相结合 - 即使在高速运转时亦如此

响应迅速

机械式切换机构可在故障时瞬间断开 - 确保最高工艺安全性

技术详情

TL1TL2TL3
最大加速力矩 TB [Nm]0.1 - 28000.1 - 18005 - 2800
回程间隙绝对无间隙
可选孔径 D1/D2 [mm]4 - 1003 - 8010 - 100
TL1TL2TL3
安装
标准夹紧轮毂（径向）✓✓
锥形夹紧毂（轴向）✓✓
输入接口
轴✓✓✓
输出接口
轴✓✓
间接传动（皮带轮、链轮）✓
