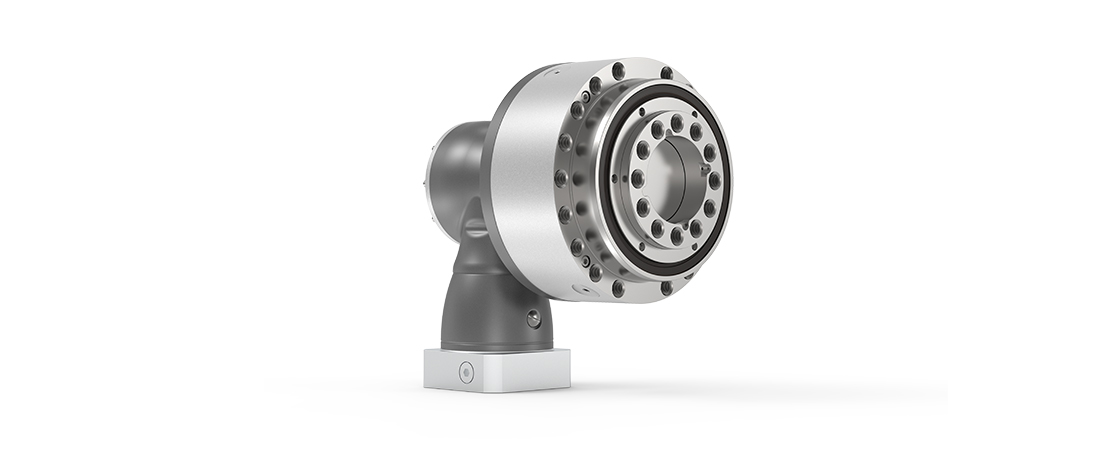

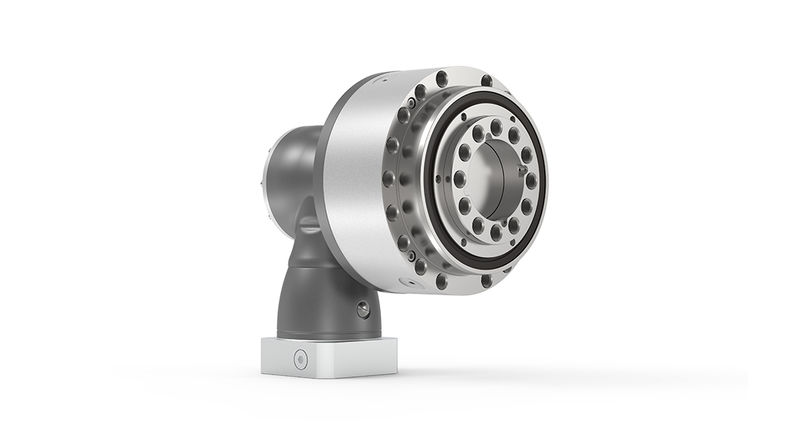

Galaxie® GH 银河齿轮箱

  • Galaxie® GH – 直角型输入，或可选空心轴版本的 Galaxie®

Galaxie G® GH 是带有准双曲面输入级和适配板的齿轮箱，适合安装在标准工业伺服电机上。

了解更多

Downloads

  • 型号和应用
  • 技术数据
  • 可用选件

产品优势

  • 极高的力矩密度
  • 极高的扭转刚度
  • 完全免维护
  • 提高同步精度
  • 坚固而精密的输出轴承
  • 零回程间隙
  • 安装方便

收益

  • 提高生产效率
  • 更稳定的生产流程
  • 新一代高性能机器
  • 增强竞争力
  • 缩短项目开发周期
  Galaxie® robustness line
产品类别单位110135175
版本 GHGHGH
外径1D  [mm]160191241
长度2l  [mm]215260302

最大加速力矩3

T2B  [Nm]108618004050
最大输出转速3n2max [rpm]958061
额定输出力矩3 @ n2NT2N  [Nm]4507501685
额定输出转速3 @ T2Nn2N  [rpm]232015
紧急制动力矩3T2Not [Nm]3000540012000
扭转刚度3Ct21 [Nm/arcmin]3706501400
速比4i72-240

1 外径不包括连接部件/具体尺寸取决于安装位置

2 长度不包括水冷连接部件/具体尺寸取决于前级和电机适配板
3 参数可能会有所变化​​​​​​​
4 输出与输入方向相反



技术参数仅供参考；特定数值仅适用于空心轴设计/MF3版本（带同轴前级）的参数可按需提供



  • 适配板和轴套可与伺服电机完美匹配

  • 有多种速比可选


Galaxie® G

  • 可选齿轮箱输入级

Galaxie® GH

  • 可选准双曲面齿轮箱输入级（单级或两级）
  • 空心轴：26 至 71 mm（可根据需求定制）

Galaxie® GH

与不同的伺服系统兼容

（西门子、博世等）

空心轴

（仅适用于二级型号）

速比

二级： 72 - 240（可以配空心轴）
三级：216 - 2400

与不同的伺服系统兼容

（西门子、博世等）

空心轴

（仅适用于二级型号）

速比

二级： 72 - 240（可以配空心轴）
三级：216 - 2400

应用

超精准旋转臂

HEKUMA 公司借助 Galaxie® 传动系统设计出了一款精确度和动态性能出色的注塑机用旋转臂。
